ArrayLink: фазовані антени для нового супутникового зв’язку

Нова технологія ArrayLink: як фазовані антени можуть змінити супутниковий зв’язок

Сучасні супутникові системи стикаються з проблемою застарілої наземної інфраструктури. Попри стрімкий розвиток космічних апаратів, більшість станцій зв’язку досі використовують громіздкі механічні антени-тарілки. Це створює вузьке місце для зростаючих супутникових угруповань на низькій навколоземній орбіті.

Команда інженерів Каліфорнійського університету в Сан-Дієго запропонувала альтернативу — систему ArrayLink. Вона замінює традиційні тарілки мережею компактних пласких антен, які можна встановлювати на дахах будинків, телекомунікаційних вежах та інших спорудах. Такий підхід обіцяє значно підвищити пропускну здатність каналів зв’язку, здешевити розгортання та спростити масштабування наземних станцій.

Сучасні виклики супутникового зв’язку

Сьогодні супутникові технології забезпечують роботу інтернету, GPS-навігації, фінансових систем, прогнозування погоди, військового зв’язку, авіації, морських перевезень та дистанційної медицини. За останнє десятиліття кількість активних супутників на орбіті зросла в рази, а нові апарати стали набагато потужнішими.

Якщо супутники 1970-х років важили кілька тонн і передавали невеликі обсяги даних, то сучасні апарати на низькій навколоземній орбіті (LEO) — це компактні програмно-керовані системи. Вони здатні забезпечувати високошвидкісний широкосмуговий доступ до інтернету, прямий зв’язок зі смартфонами та передачу зображень у реальному часі.

Хоча галузь вже впроваджує хмарні мережі наземних станцій та електронно-керовані антени, ключові канали передачі даних все ще залежать від великих параболічних антен. Фазовані антенні решітки теоретично могли б їх замінити, але досягнення необхідної потужності залишається надто дорогим для масового впровадження.

Проблема механічних антен

«Фундаментальне вузьке місце в масштабуванні супутникового зв’язку сьогодні знаходиться не в космосі, а на Землі», — зазначає Дінеш Бхарадія, старший автор дослідження, представленого на конференції IEEE INFOCOM 2026.

Кожен біт даних від супутника проходить через наземну станцію перед потраплянням до інтернету. Більшість таких станцій досі використовують великі параболічні антени діаметром понад 1,8 метра. Вони потужні, але негнучкі: кожна тарілка може відстежувати лише один супутник одночасно і має фізично повертатися, щоб слідувати за апаратами на низькій орбіті, які рухаються зі швидкістю близько 28 000 км/год.

Сучасні антени обертаються зі швидкістю лише 2–5 градусів на секунду, через що перемикання між супутниками може тривати кілька секунд або навіть хвилину. У цей час наземна станція залишається недоступною.

Фазовані антенні решітки: чому їх не використовують повсюдно?

Рішенням могли б стати фазовані антенні решітки — пласкі електронні антени, які спрямовують радіопромені без рухомих частин. Вони вже застосовуються в терміналах Starlink, військових радарах та інфраструктурі 5G. Однак створення однієї великої решітки з продуктивністю, порівнянною з масивною супутниковою тарілкою, вимагало б десятків тисяч антенних елементів. Це робить таке рішення надто дорогим.

«Ця робота дозволяє галузі швидко та економічно масштабувати наземні станції, навіть шляхом краудсорсингу», — пояснює Бхарадія. «Будь-який власник даху або підприємство може встановити наше рішення та передавати супутникові дані до інтернету».

Замість однієї гігантської решітки дослідники використали багато менших комерційно доступних панелей. Архітектура ArrayLink об’єднує до 16 фазованих антенних панелей розміром з ноутбук, розташованих на території в кілька кілометрів. Кожна панель окремо недостатньо потужна, але разом вони працюють як одна велика скоординована антена, наближаючись за характеристиками до традиційних супутникових тарілок.

Технологічний прорив: near-field line-of-sight MIMO

Ключова інновація ArrayLink полягає не лише в заміні тарілок. Розташовуючи антенні панелі на значній відстані одна від одної, команда використала явище near-field line-of-sight MIMO. Це дозволяє одночасно передавати кілька потоків даних між супутником і наземною станцією.

Зазвичай супутникові канали прямої видимості обмежені: кожна антена приймає один і той самий сигнал. Проте коли панелі рознесені достатньо далеко, кожна з них сприймає вхідні радіохвилі по-різному. Ці відмінності дають змогу системі розділяти кілька незалежних потоків даних від одного супутника одночасно.

Цей підхід нагадує технологію MIMO, яка використовується в Wi-Fi-роутерах та стільникових мережах, але застосований до супутникового масштабу. У симуляціях ArrayLink підтримувала до чотирьох одночасних просторових потоків на відстанях у сотні кілометрів і два потоки на дистанціях понад 2000 км. За оцінками дослідників, така конфігурація може забезпечити до трьох разів більшу пропускну здатність порівняно з традиційними однопотоковими системами.

Практичні переваги та випробування

ArrayLink не лише теоретична розробка. Система також дозволяє фокусувати енергію не лише за напрямком, а й за відстанню. Якщо традиційні антени спрямовують сигнал у певному напрямку, то ArrayLink здатна локалізувати енергію як за кутовими координатами, так і за відстанню. Це може зменшити перешкоди для інших супутникових систем.

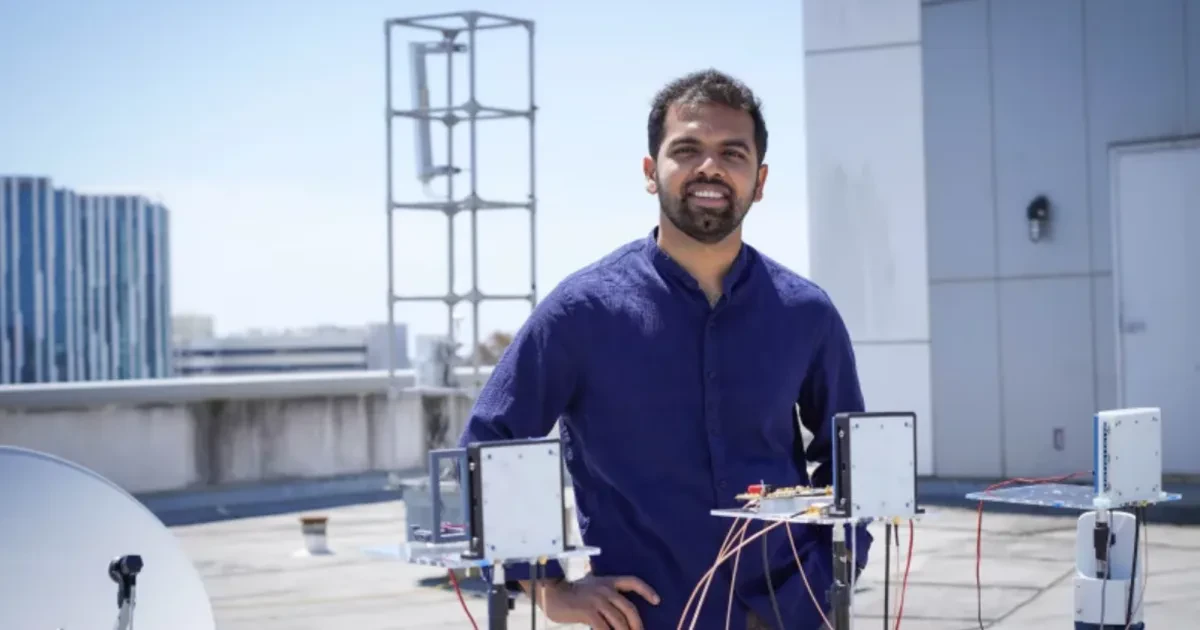

Команда провела реальні експерименти на частоті 27 ГГц, використовуючи фазовані антенні решітки та програмно-визначувані радіосистеми. Результати практично збіглися з теоретичними прогнозами та комп’ютерними симуляціями, підтвердивши працездатність підходу.

Дослідники наголошують на практичності рішення. Замість спеціалізованого обладнання ArrayLink використовує комерційно доступні фазовані антенні системи, подібні до тих, що вже масово виробляються для терміналів супутникового інтернету.

Перспективним напрямком є розгортання таких масивів на вежах стільникового зв’язку 5G. Ці вежі вже мають електроживлення, волоконно-оптичні канали зв’язку та орендовані майданчики, що дозволяє їм одночасно виконувати роль наземних супутникових станцій.

Поки що ArrayLink залишається експериментальною системою, а випробування на реальних орбітальних супутниках ще попереду. Проте дослідники продовжують удосконалювати технологію та вивчати виклики, пов’язані з її масштабним впровадженням.
